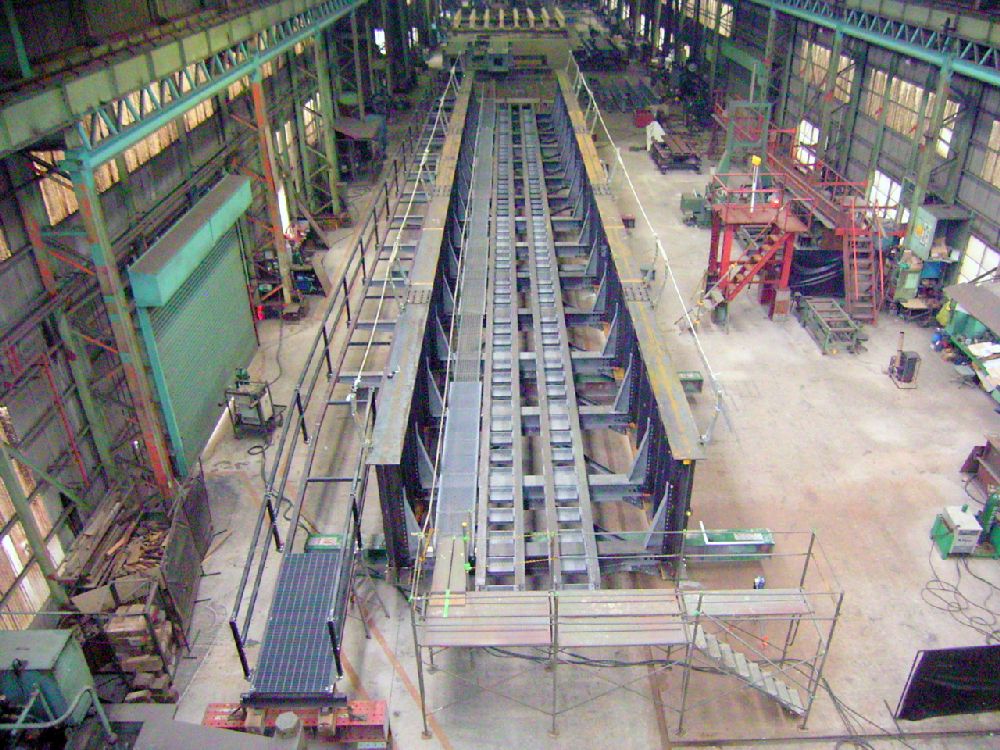

羽仁工事桁
| 名称 | 羽仁工事桁 |
|---|---|
| 完成年月 | 2017年02月 |
| 施主名称 | 西日本旅客鉄道（株）広島土木技術センター |
| 受注形態 | 下請 |
| 工事名称 | 呉線三原・須波間 羽仁架道橋新設工事 |
| 路線名 | ＪＲ呉線 |
| 所在地 | 広島県三原市宮沖町～皆実町 |
| 構造形式 | 単純下路式工事桁（枕木ﾌﾞﾛｯｸ式） |
| 設計荷重 | EA-17 |
| 橋長 | 33.30m |
| 支間割 | 32.50m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM400/SS400 |
| 鋼重 | 工事桁 71t/橋側歩道 3t/カンザシ桁 21t |
| 塗装仕様(外面) | 長油性フタル酸樹脂塗料(BMU1-1) |
