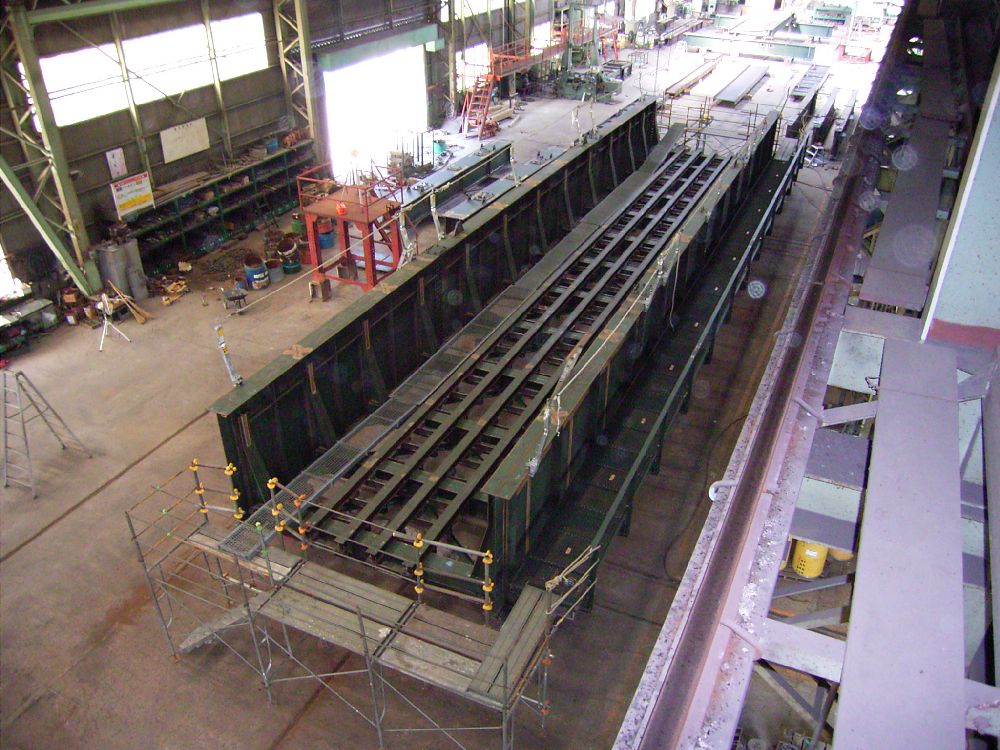

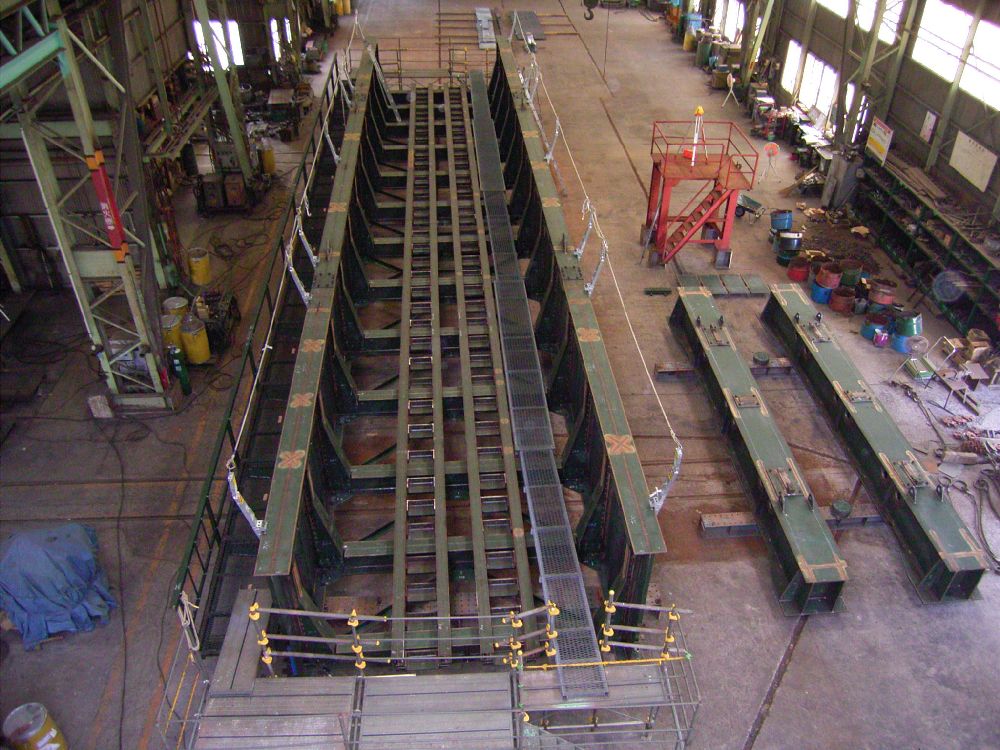

青河架道橋工事桁
| 名称 | 青河架道橋工事桁 |
|---|---|
| 完成年月 | 2010年02月 |
| 施主名称 | 西日本旅客鉄道（株）広島土木技術センター |
| 受注形態 | 下請 |
| 工事名称 | 芸備線西三次･志和地間青河架道橋 |
| 路線名 | ＪＲ芸備線 |
| 所在地 | 広島県三次市青河 |
| 構造形式 | 単純下路プレートガーダー(枕木ブロック式) |
| 設計荷重 | EA-17 |
| 橋長 | 23.20m |
| 支間割 | 22.60m |
| 使用鋼種 | 普通鋼材 |
| 鋼材規格 | SM400/SS400 |
| 鋼重 | 工事桁 35t/橋側歩道 3t/カンザシ桁 12t |
| 塗装仕様(外面) | 鉛･クロムフリー長ばく型エッチングプライマ |
