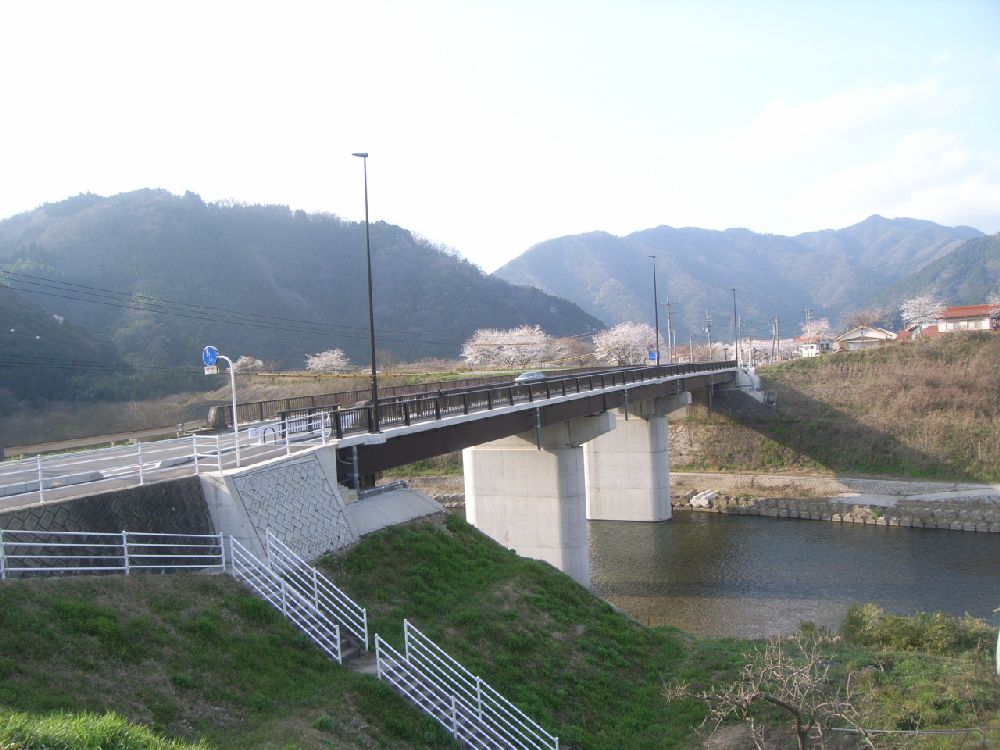

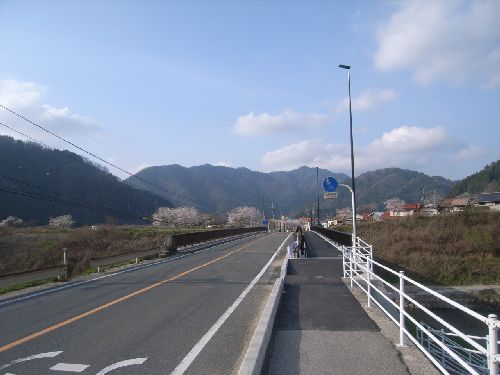

川戸橋歩道橋
| 名称 | 川戸橋歩道橋 |
|---|---|
| 完成年月 | 2013年02月 |
| 施主名称 | 島根県 浜田県土整備事務所 |
| 受注形態 | 元請 |
| 工事名称 | 桜江金城線川戸工区国庫交付金道路（交通安全）工事 |
| 路線名 | 桜江金城線（県道41号） |
| 河川名 | 八戸川 |
| 所在地 | 島根県江津市桜江町川戸 |
| 橋種 | 歩道橋（側道橋） |
| 構造形式 | ３径間連続非合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | 群集荷重 |
| 橋長 | 87.4m |
| 支間割 | 30.65m＋25.0m＋30.65m |
| 歩道幅員 | 2.000m |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 36t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |
| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 11.2 km |
| 経過月 | 118 |
