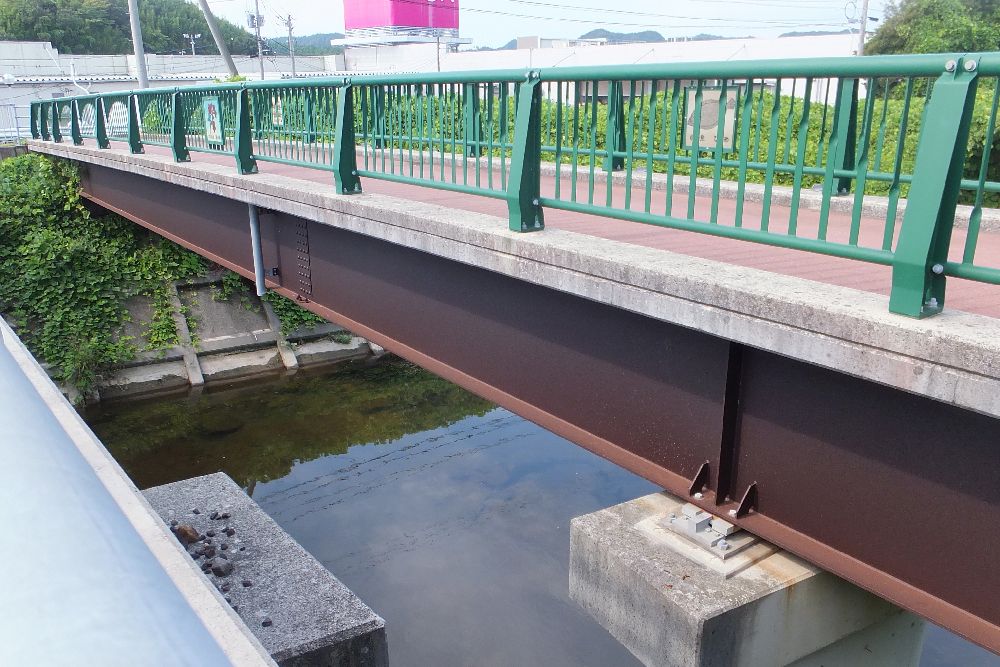

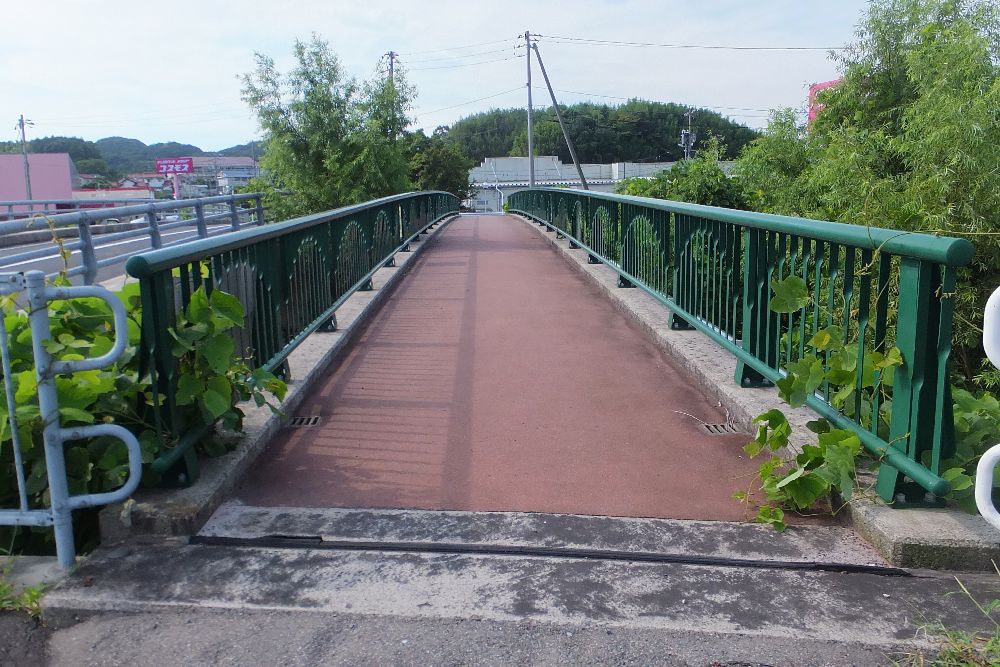

穀田橋側道橋
| 名称 | 穀田橋側道橋 |
|---|---|
| 完成年月 | 2003年05月 |
| 施主名称 | 島根県 大田市役所 |
| 受注形態 | 元請 |
| 工事名称 | 歩道橋上部工川北線（穀田橋） |
| 路線名 | 市道川北線 |
| 河川名 | 三瓶川 |
| 所在地 | 島根県大田市長久町長久 |
| 橋種 | 歩道橋（側道橋） |
| 構造形式 | 単純非合成鈑桁（変断面） |
| 床版形式 | 現場打RC |
| 設計荷重 | 群集荷重 |
| 橋長 | 45.4m |
| 支間割 | 2@22.35m |
| 歩道幅員 | 2.500m |
| 使用鋼種 | ニッケル系高耐候性鋼 |
| 鋼材規格 | SMA400W-MOD |
| 鋼重 | 17t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |
| 架設工法 | 自走クレーン工法 |
| 海岸線からの距離 | 1.9 km |
| 経過月 | 235 |
