右田原橋(宇津川橋梁)

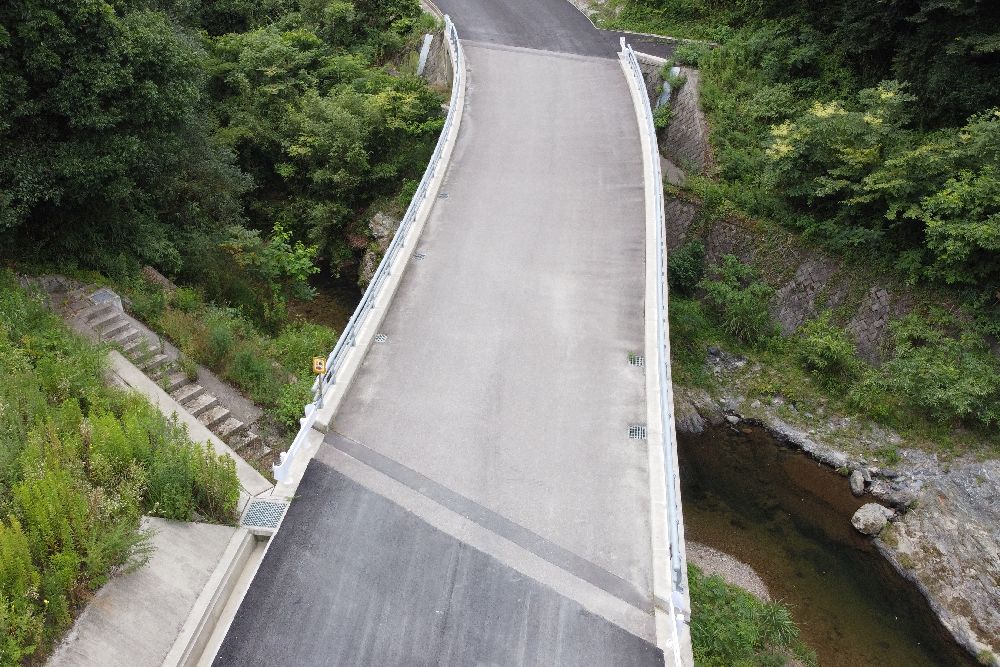

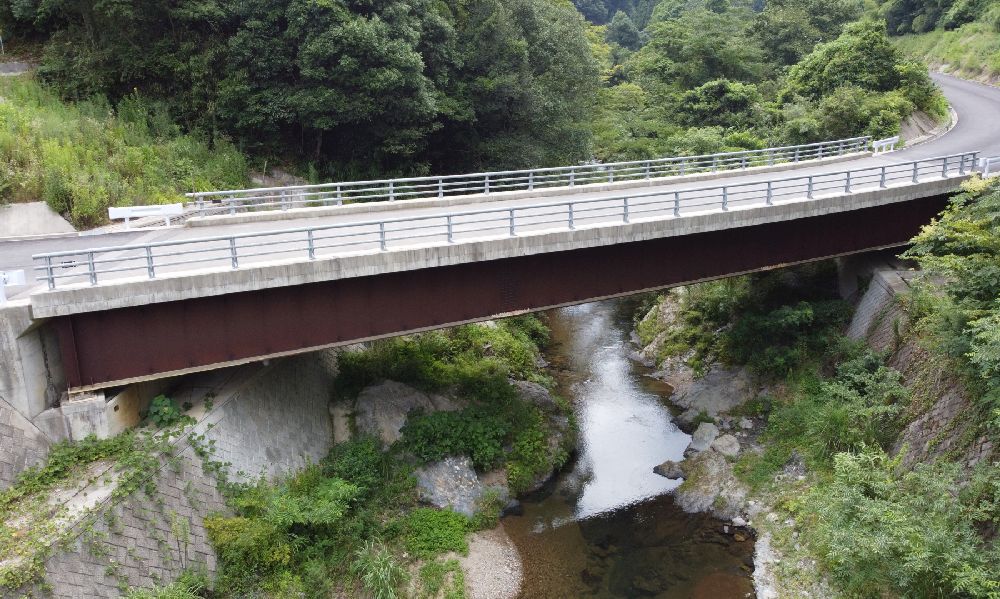

完成画像1

完成画像2

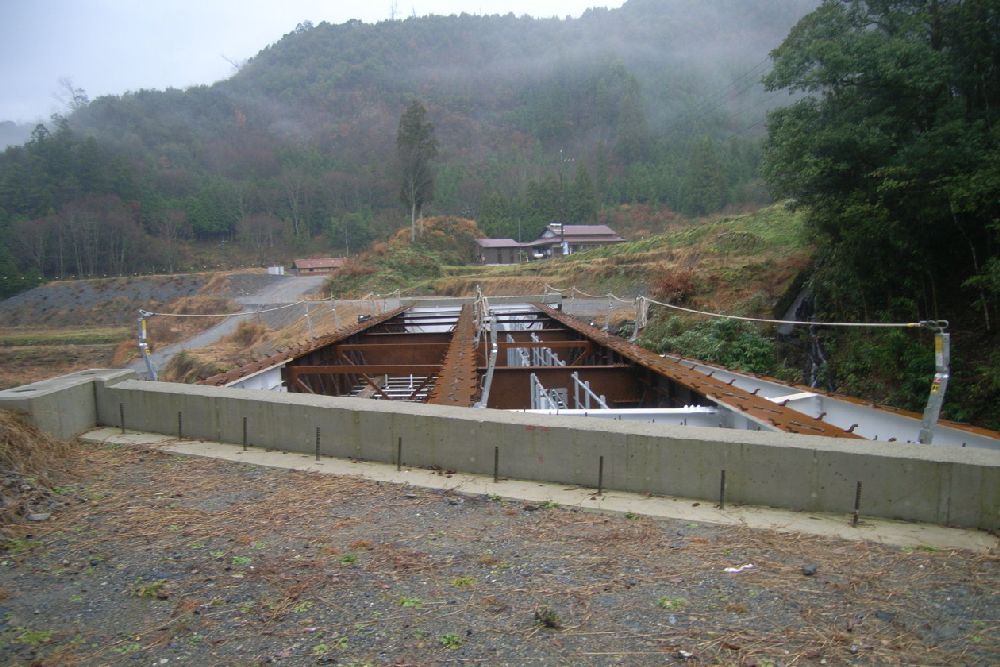

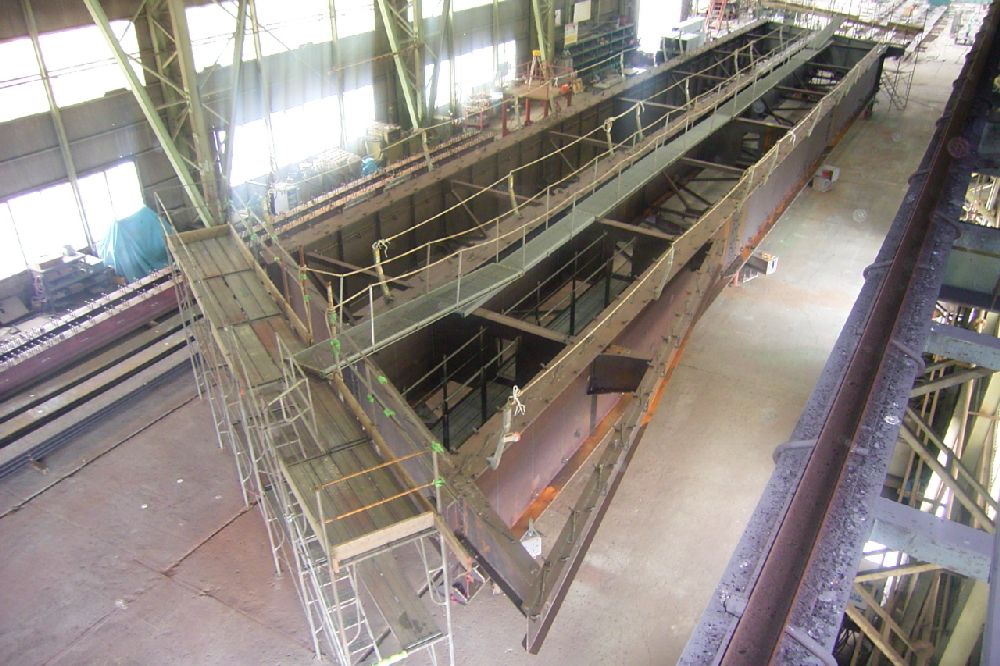

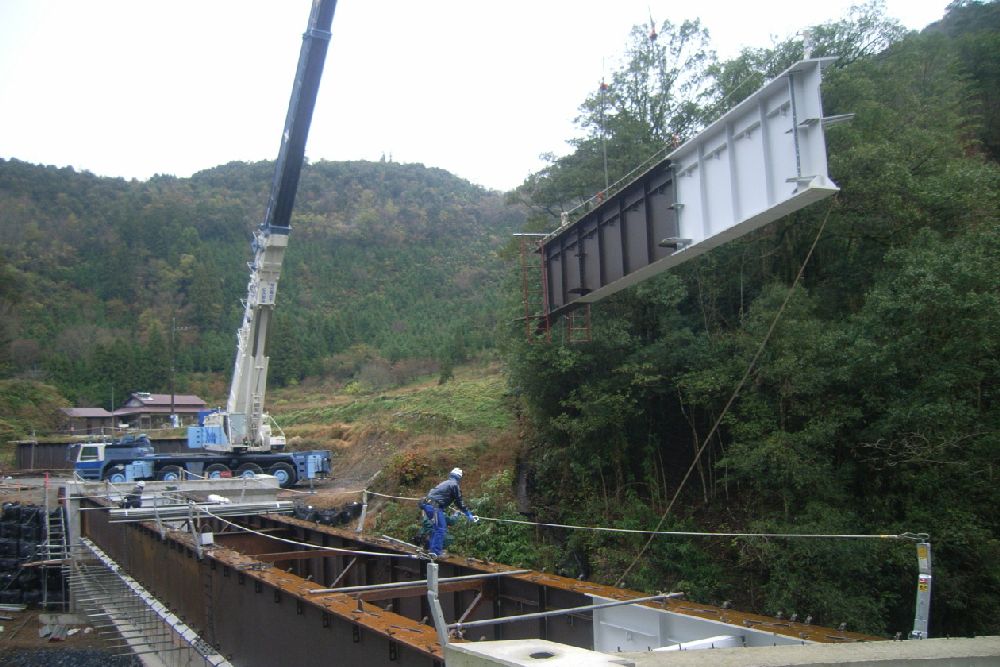

施工画像1

施工画像2

施工画像3

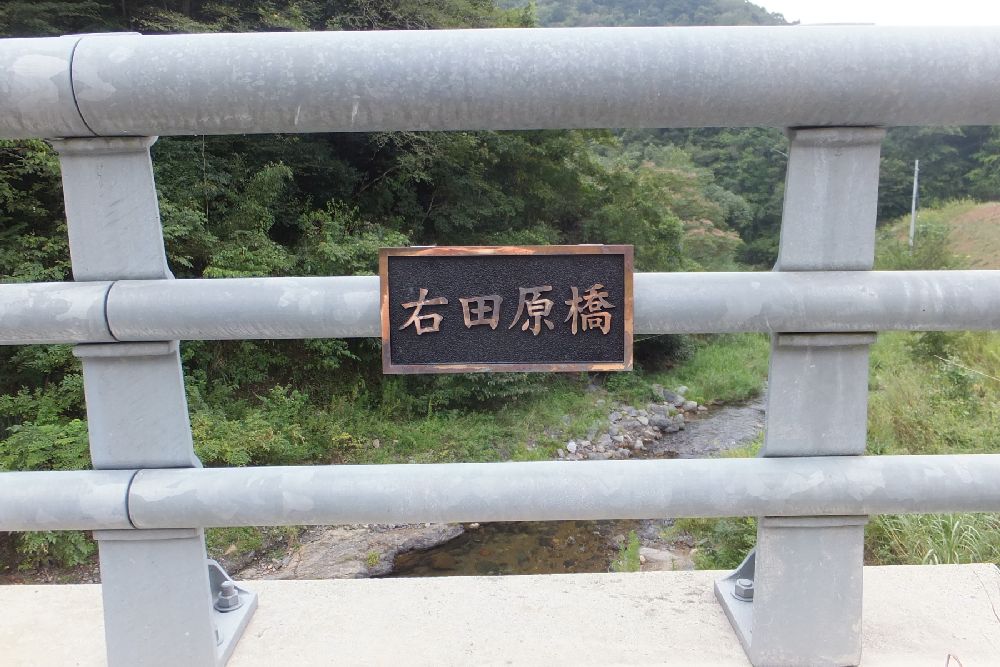

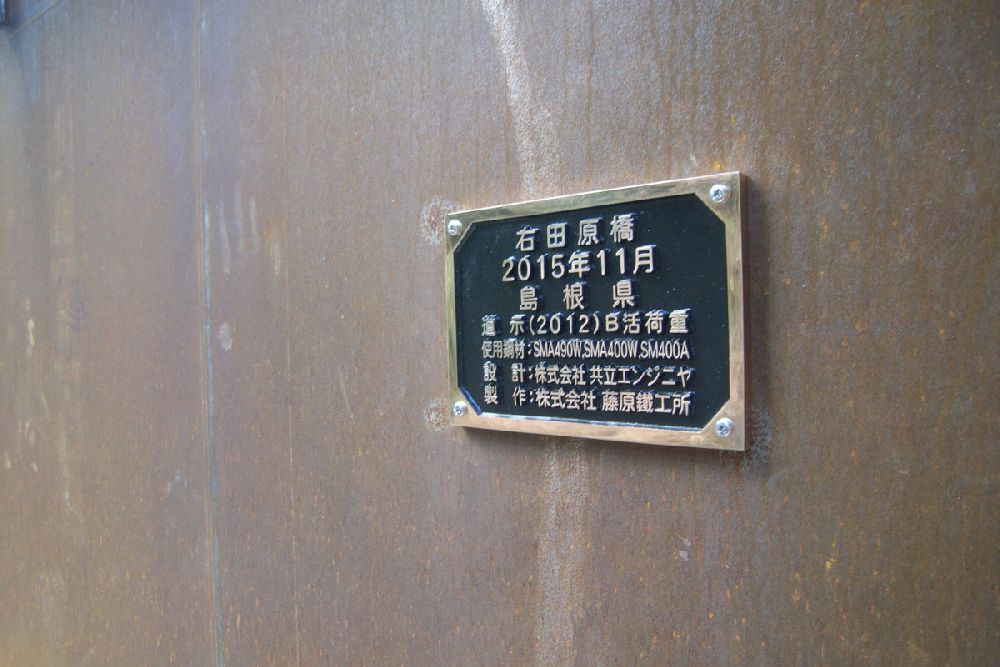

銘板画像1

銘板画像2

名称 右田原橋(宇津川橋梁)
完成年月 2016年02月
施主名称 島根県 益田県土整備事務所
受注形態 元請
工事名称 (主)三隅美都線(宇津川2工区)総合交付金(改築)工事 第4期
路線名 三隅美都線(県道48号)
河川名 矢原川
所在地 島根県益田市美都町宇津川
橋種 道路橋
構造形式 単純非合成鈑桁
床版形式 現場打RC
設計荷重 B活荷重
橋長 35.5m
支間割 34.436m
車道幅員 7.000m
歩道幅員
使用鋼種 耐候性鋼材
鋼材規格 SMA490W/SMA400W
鋼重 68t
塗装仕様(外面) 無塗装
塗装仕様(内面)
架設工法 クレーンベント工法
海岸線からの距離 11.8 km
経過月 82
