高岡南橋

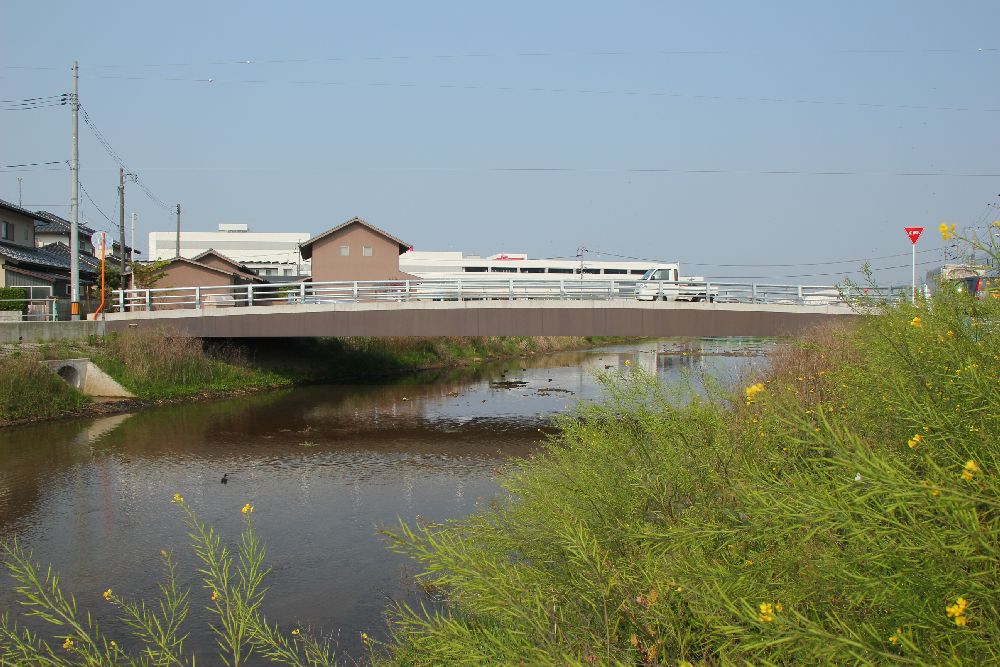

完成画像1

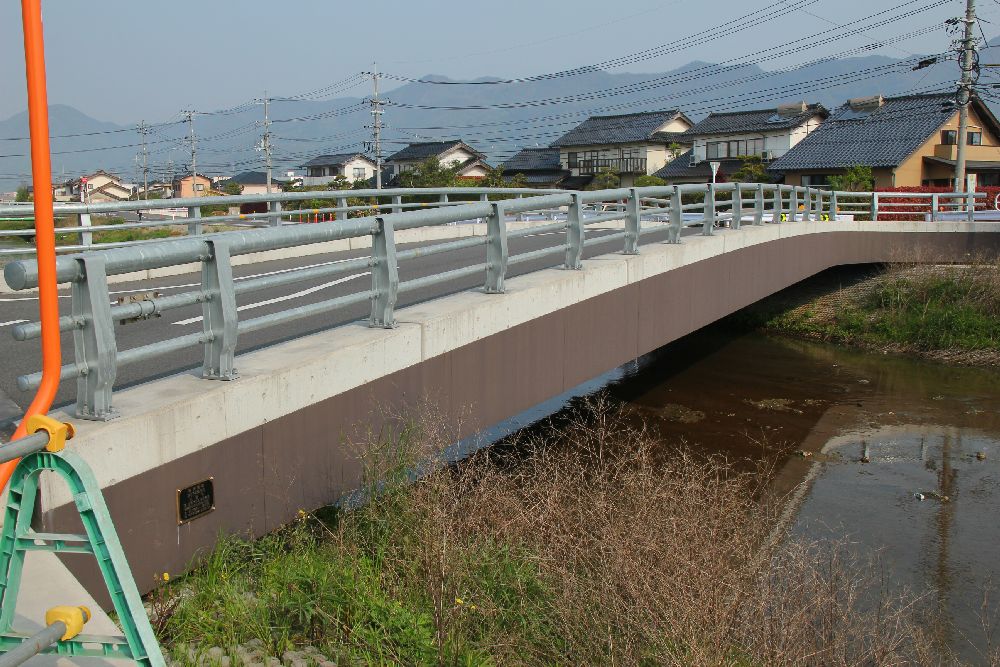

完成画像2

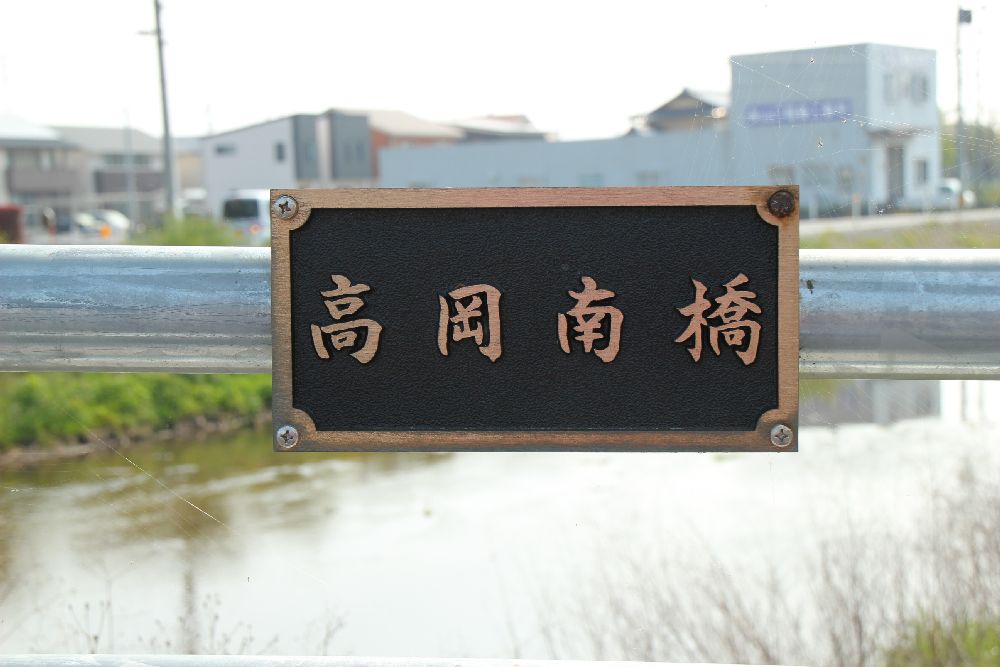

銘板画像1

名称 高岡南橋
完成年月 2013年12月
施主名称 島根県 出雲県土整備事務所
受注形態 元請
工事名称 新内籐川第4工区(高岡南橋上部工)
路線名 市道北本町谷田谷線
河川名 新内藤川
所在地 島根県出雲市高岡町
橋種 道路橋
構造形式 単純中空合成床版橋
床版形式 合成床版
設計荷重 A活荷重
橋長 32.5m
支間割 31.6m
車道幅員 6.000m
歩道幅員
使用鋼種 耐候性鋼材/普通鋼材
鋼材規格 SMA490W/SMA400W/SM490Y/SM400
鋼重 80t
塗装仕様(外面) 錆安定化処理
塗装仕様(内面) D-5系
架設工法 自走クレーン工法
海岸線からの距離 3.8 km
経過月 108
