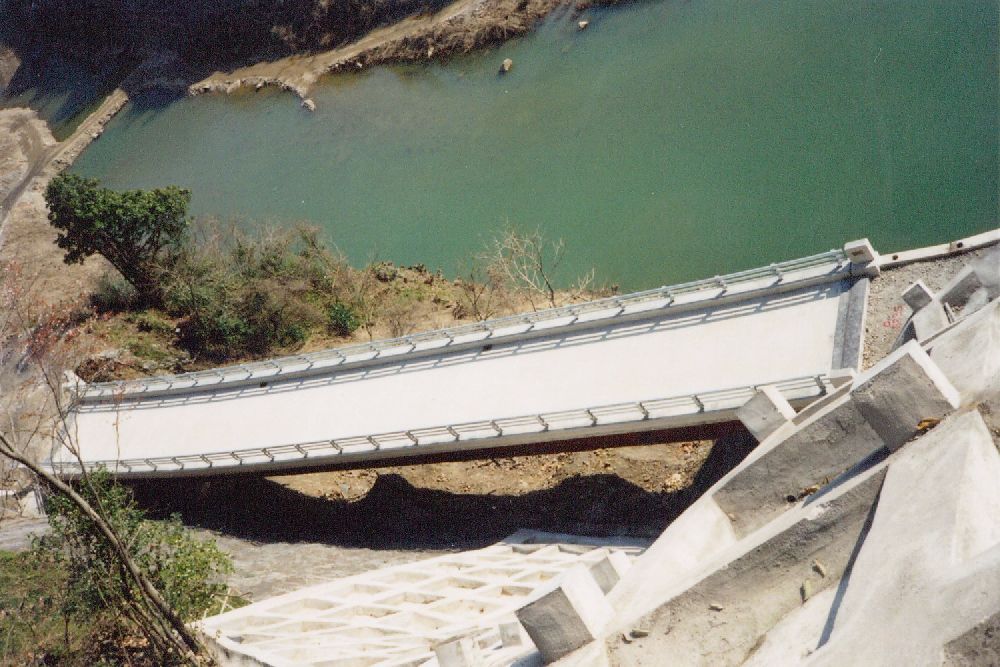

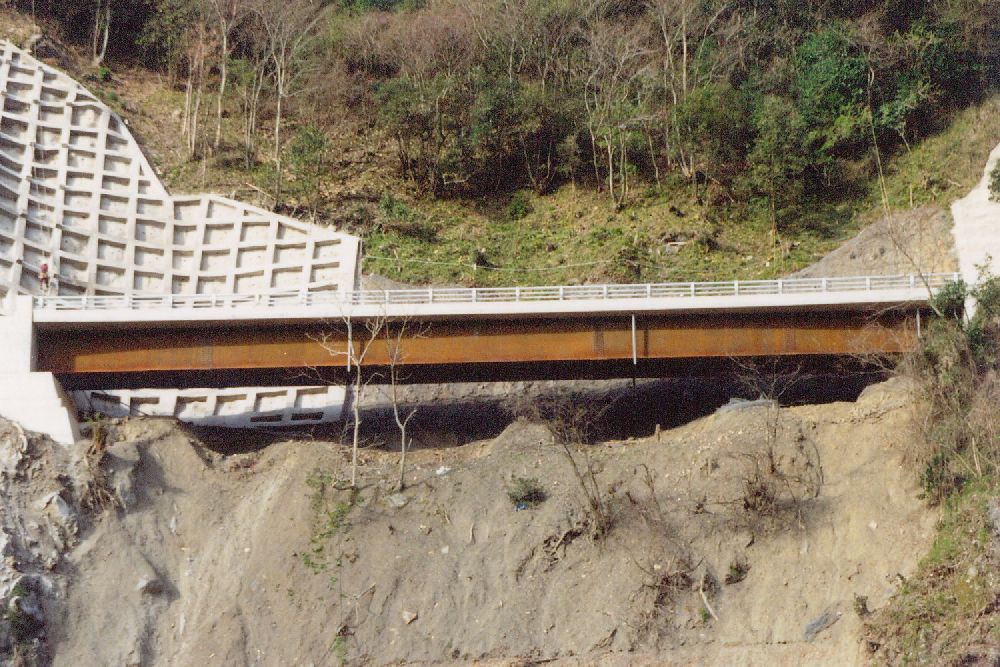

赤岩橋
| 名称 | 赤岩橋 |
|---|---|
| 完成年月 | 1990年03月 |
| 施主名称 | 島根県 浜田河川総合開発事務所 |
| 施主名称(旧) | 島根県 御部・大長見ダム建設事務所 |
| 受注形態 | 元請 |
| 工事名称 | 付替林道安養寺線 赤岩橋（上部工）工事 |
| 路線名 | 付替林道安養寺線 |
| 所在地 | 島根県浜田市三隅町黒沢 |
| 橋種 | 道路橋 |
| 構造形式 | 単純合成鈑桁 |
| 床版形式 | 現場打RC |
| 設計荷重 | ＴＬ－１４ |
| 橋長 | 42.7m（CL） |
| 支間割 | 41.966m（桁上） |
| 車道幅員 | 4.000m |
| 歩道幅員 | ─ |
| 使用鋼種 | 耐候性鋼材 |
| 鋼材規格 | SMA490W/SMA400W |
| 鋼重 | 43t |
| 塗装仕様(外面) | 無塗装 |
| 塗装仕様(内面) | ─ |
| 架設工法 | クレーンベント工法 |
| 海岸線からの距離 | 11.5 km |
| 経過月 | 393 |
