差海横断歩道橋

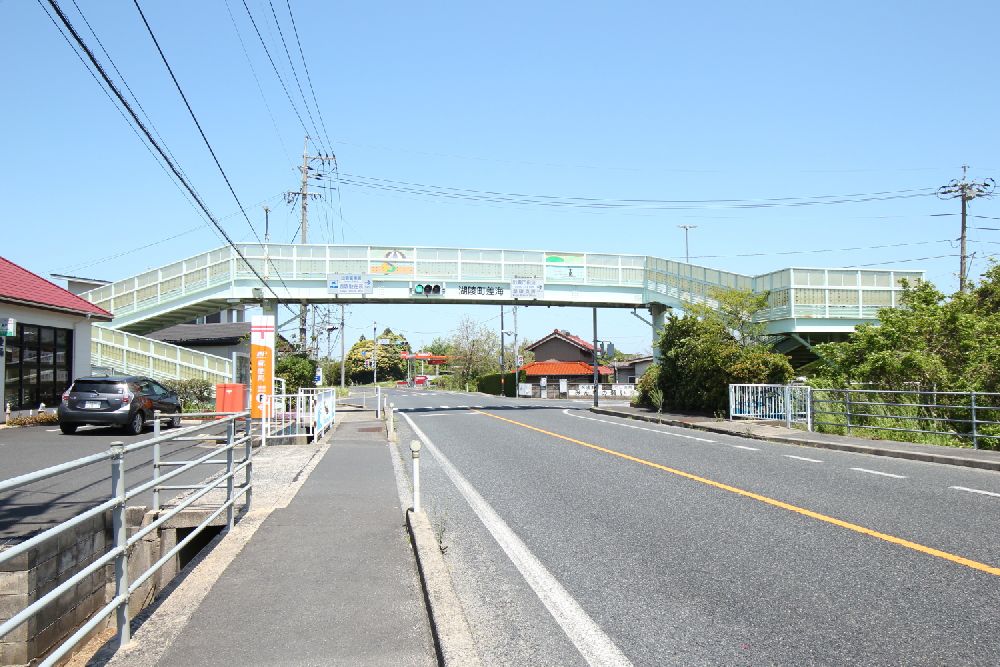

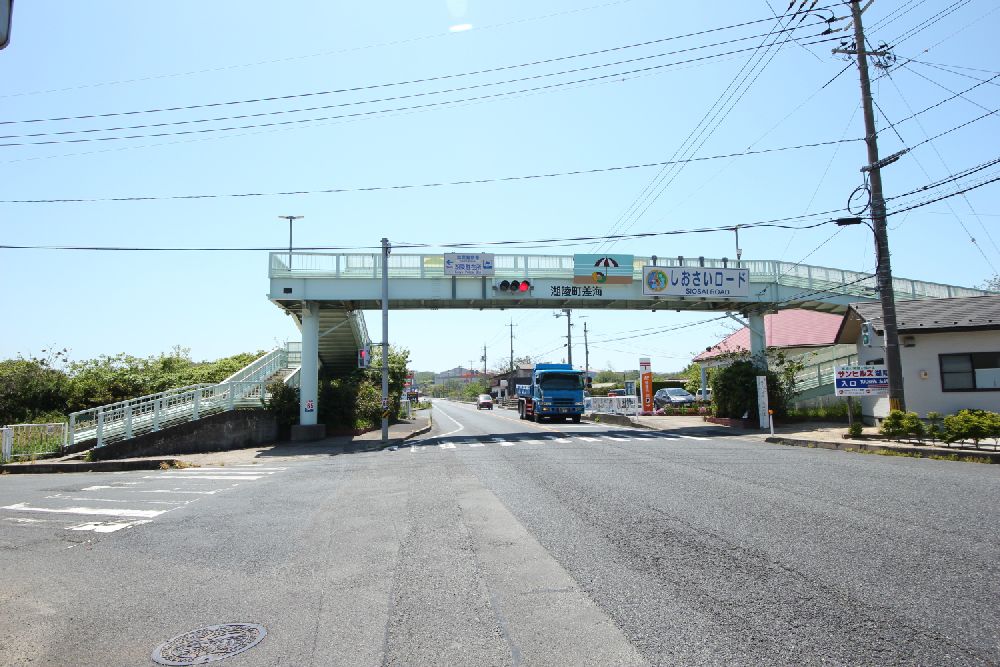

完成画像1

完成画像2

完成画像3

施工画像4

名称 差海横断歩道橋
完成年月 1992年03月
施主名称 国土交通省 松江国道事務所
施主名称(旧) 建設省 松江国道工事事務所
受注形態 元請
工事名称 差海横断歩道橋上部工事
路線名 国道9号線
所在地 島根県出雲市湖陵町差海
構造形式 下路式単純鈑桁
床版形式 プランクシート
設計荷重 群集荷重
橋長 17.3m(跨線部)
支間割 15.5m(跨線部)
歩道幅員 1.500m
使用鋼種 普通鋼材
鋼材規格 SM400/SS400
鋼重 38t
塗装仕様(内面)
架設工法 自走クレーン工法
海岸線からの距離 1.0 km
経過月 369
