三沢橋

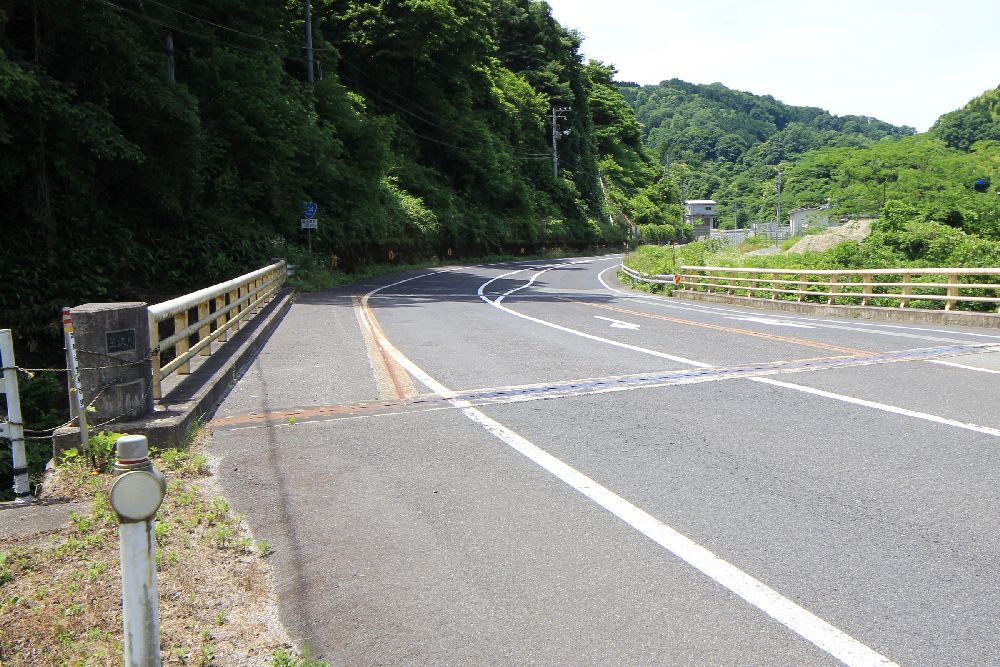

完成画像1

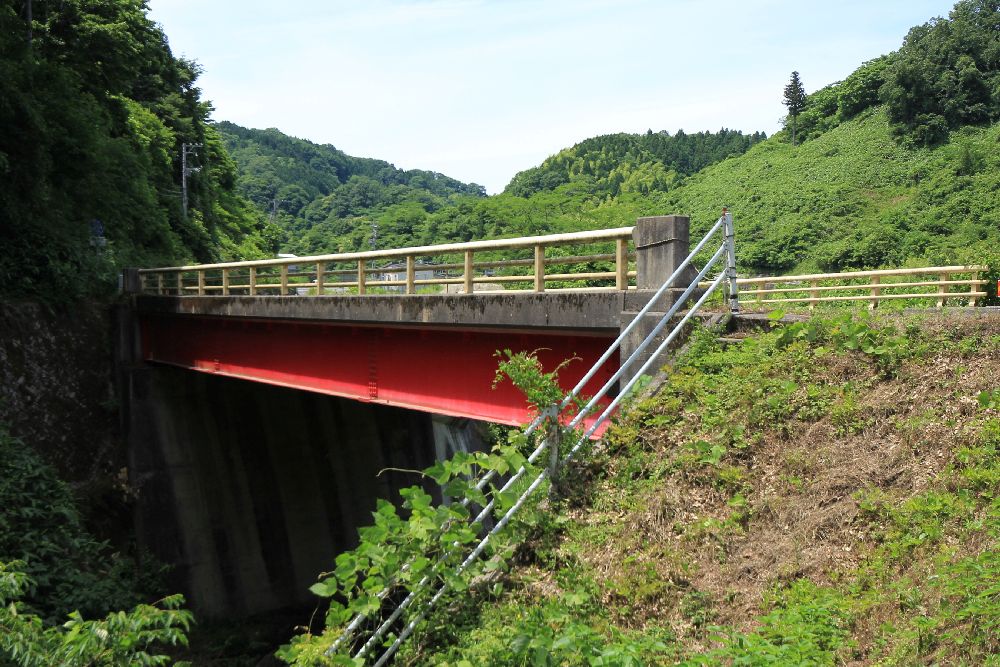

完成画像2

名称 三沢橋
完成年月 1984年11月
施主名称 島根県 雲南県土整備事務所 仁多土木事業所
施主名称(旧) 島根県 仁多土木事務所
受注形態 元請
工事名称 国道314号 橋梁整備工事(三沢橋)
路線名 国道314号線
河川名 三沢川
所在地 島根県仁多郡奥出雲町三沢原田
構造形式 単純合成鈑桁
床版形式 現場打RC
設計荷重 TL-20
橋長 24.6m
支間割 24.0m
車道幅員 9.0m+α(拡幅後)
歩道幅員
使用鋼種 普通鋼材
鋼材規格 SM490Y/SM400/SS400
鋼重 23t
塗装仕様(外面) A-1系
塗装仕様(内面)
架設工法 クレーンベント工法
海岸線からの距離 32.0 km
経過月 457
